R-Series錐碎機

R系列錐碎機由豐釧研發團隊設計,其特點在液壓調整系統可省去耗時耗力的調整間隙,由程式控制器,一鏈調整完成。也一併對於冷卻系統作更多訊號源偵測,以確保穩定及安全的運作。R系列錐碎機可減去大部分人為操作,調節破碎腔排料口設定。 液壓調節系統操作更簡單且提供更大效益。

機器功用

  • CC型適用於粗粒度破碎作業
  • CF型適用於中粒度破碎作業
  • CSH型適用於細粒度破碎作業

應用領域

  • 砂石篩分作業
  • 焚化底渣篩分處理
  • 固體廢棄物篩分處理
  • 熔化鋼鐵副產物篩分作業
  • 營建混合物篩分再製作業


精銳設計

穩固可靠的制動千斤頂裝置,可在不鬆開拉桿螺絲的狀態下,和不中斷機台運作下,進行調整間隙的破碎腔清理排除; 洩料千斤頂可在卡料時即時的運作。擺動軸以鎳鉻鉬合金鋼製造,確保強度及穩定;破碎牙板採用高錳鋼製造,有效提升其質量。先進的護罩和凹槽固定系統可以更快的更換襯墊。



生產製程

豐釧憑藉著製造破碎機多年的豐富經驗,R系列錐碎機具備高產能及效率。便捷的調整系統及獨特的破碎腔設計,在粗粒度破碎至細粒度破碎應用,皆可提高破碎比和生產力。



選擇豐釧機器的優勢

1. 產能優異、耗能低
2. 成品品質優良,破碎回料比率少
3. 適用範圍廣泛
4. 操作簡易,無需專人管理
5. 維修保養成本低

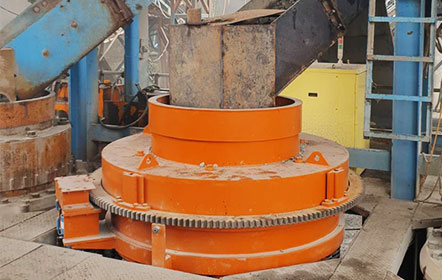

整廠實例

豐釧錐碎機素以優越產能、堅固結構、簡便操作著稱,深獲市場好評信賴,目前已廣泛運用於國內外砂石二次三次破碎作業、環保資源回收破碎作業、固體廢棄物破碎處理、焚化底渣破碎處理、熔煉鋼鐵副產物破碎作業、營建混合物回收破碎再製作業。

機器各部介紹

半自動化

產能增加70%,停機時間減少40%。

固定牙板及活動牙板

錐型破碎牙板採用強硬耐磨高錳鋼製造,以卡榫設計緊固依附,使破碎品質與產能同時提升,並延長牙板使用時效。內部磿耗部位則裝設軸幅襯板及本體内襯板,以堅固本體。

錐碎機主軸

內部運作擺動軸以直立非對 稱性原理設計,採用抗拉韌性強、硬化性佳之鎳鉻鉬合金鋼製造,有效確保運作強度及穩定度,使破碎作業更為順暢。

冷卻油循環系統

新增配置冷卻油循環系統,藉由液壓循環原理連續自外部系統引進冷卻水,以調節潤滑油因輔助軸承摩擦所產生之高溫,使其溫度控制在最佳作業範圍内,降低減緩篩選運轉作業對車由承所產生之高溫磨損,並延長軸承壽命,保持破碎作業穩定順暢。

尺寸規格

外型尺寸
型號 尺寸A(mm) 尺寸B(mm) 尺寸C(mm) 尺寸D(mm) 尺寸E(mm)
900 1800 510 1100 1700 1650
1200 2200 560 1400 2065 1870
1370 2400 610 1550 2200 2000
規格說明
型號 錐徑(mm) 最大供料尺寸(mm) 最小排料尺寸(mm) 產能
(噸/小時)排料口間隙15mm
產能
(噸/小時)排料口間隙20mm
產能
(噸/小時)排料口間隙25mm
產能
(噸/小時)排料口間隙30mm
產能
(噸/小時)排料口間隙40mm
馬達動力HP 馬達動力P 轉速(R.P.M.) 重量(KG)
RCC-900 900 130 15-30 70-90 95-130 125-145 140-165 160-185 100 6 630 17000
RCF-900 900 90 15-30 60-75 70-85 80-120 - - 100 6 630 17000
RCSH-900 900 50 15-30 55-70 65-95 - - - 100 6 630 17000
RCC-1200 1200 200 15-30 190-220 210-240 230-280 270-320 290-350 200 6 560 25000
RCSH-1200 1200 200 15-30 190-220 210-240 230-280 270-320 290-350 200 6 650 25000
RCC-1370 1370 220 15-30 - 265-320 255-345 320-370 355-430 300 6 560 29000
RCF-1370 1370 160 15-30 175-200 230-265 250-290 265-310 - 300 6 560 29000

註: 以上圖文數據為建議參考值,規格尺寸若有變動,請依豐釧公司實際產品為主。
